Skrzynka przelotowa 250x50 /4x150x50 mm

✅ Skrzynka przelotowa 250x50 / 4x150x50

Efektywny rozdział powietrza w systemach DGP i wentylacji mechanicznej

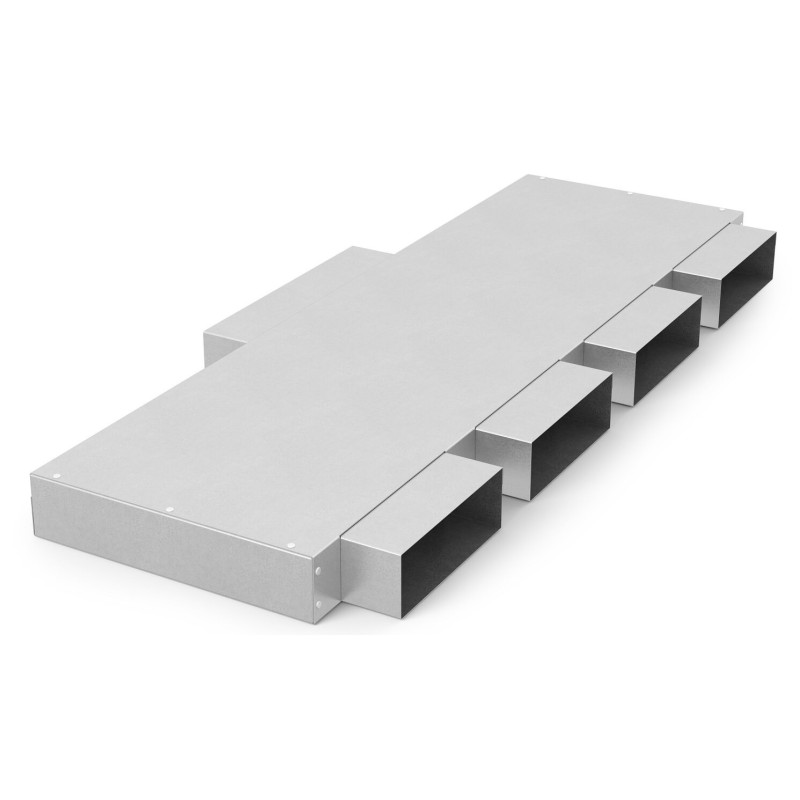

Skrzynka przelotowa 250x50 / 4x150x50 to element przeznaczony do efektywnego rozdziału powietrza z głównego kanału prostokątnego 250x50 mm na cztery boczne odgałęzienia 150x50 mm. Produkt wykonany jest z blachy ocynkowanej, odpornej na wysokie temperatury do 250°C. Wlot i wyloty znajdują się po przeciwnych stronach skrzynki, co pozwala na płynny przepływ powietrza bez zmiany kierunku.

📌 Produkt wykonywany na zamówienie – dostosowany do indywidualnych potrzeb instalacyjnych.

⭐ Najważniejsze zalety

• 🔹 Trwała konstrukcja z blachy ocynkowanej o grubości 0,5 mm, gwarantująca odporność na korozję i wysoką temperaturę

• 🔹 Odporność na temperaturę do 250°C – doskonała do systemów DGP, idealna do gorącego powietrza z kominka

• 🔹 Płaski profil – tylko 50 mm wysokości, co umożliwia łatwy montaż w miejscach o ograniczonej przestrzeni (np. posadzki, sufity podwieszane)

• 🔹 4 odejścia boczne 150x50 mm, efektywnie rozprowadzające powietrze do różnych pomieszczeń

• 🔹 Minimalne straty ciśnienia dzięki przelotowej budowie, zapewniając optymalny przepływ powietrza

• 🔹 Możliwość integracji z rurami okrągłymi dzięki przejściówkom

• 🔹 Brak ruchomych części, co zapewnia bezawaryjność i długowieczność systemu

🛠️ Zastosowanie

• 🔸 Dystrybucja gorącego powietrza z kominka (DGP) do kilku pomieszczeń

• 🔸 Wentylacja mechaniczna nawiewno-wywiewna, zapewniająca wymianę powietrza w budynkach

• 🔸 Rekuperacja i systemy hybrydowe, gdzie wymagane jest precyzyjne rozdzielenie powietrza

• 🔸 Zabudowy sufitowe, podłogowe oraz ścienne, umożliwiające instalację w ograniczonych przestrzeniach

• 🔸 Zastępuje trójniki i redukcje, co ułatwia montaż w trudnych lokalizacjach

📏 Specyfikacja techniczna

• Typ: Skrzynka przelotowa rozdzielcza

• Wlot główny: 250 x 50 mm

• Odejścia boczne: 4 x 150 x 50 mm

• Lokalizacja wlotu/wylotu: Po przeciwnych stronach obudowy

• Materiał: Blacha stalowa ocynkowana

• Grubość materiału: 0,5 mm

• Temperatura pracy: Do 250°C

• Wymiary całkowite: 50 (wys.) x 826 (dł.) x 300 mm (szer.)

• Waga: ok. 1,0 – 1,5 kg

• Uszczelnienie: Brak uszczelek – wymagane dodatkowe uszczelnienie (taśma aluminiowa, silikon wysokotemperaturowy)

• Średnica hydrauliczna wlotu (250x50): 83 mm

• Średnica hydrauliczna odejścia (150x50): 75 mm

🔧 Montaż i użytkowanie

Montaż kanałów:

• Kanały prostokątne wsuwane bezpośrednio w króćce

• Mocowanie za pomocą taśm, wkrętów lub nitów

• Montaż możliwy zarówno w pionie, jak i poziomie

W systemach DGP:

• Rekomendowane dodatkowe ocieplenie skrzynki (np. wełna mineralna min. 25 mm) w celu minimalizacji strat ciepła i przegrzewania otoczenia

W systemach wentylacyjnych:

• Możliwość zastosowania tłumików akustycznych w celu redukcji hałasu

• Zalecana kontrola szczelności po montażu w systemach z dużymi przepływami powietrza

🧼 Konserwacja

• Okresowe czyszczenie wewnętrzne, szczególnie w systemach DGP, w celu utrzymania przepustowości

• Kontrola połączeń co 1–2 lata, szczególnie w warunkach pracy w wysokich temperaturach

⚠️ Uwaga praktyczna

❗ Brak uszczelek fabrycznych – zalecane jest szczelne łączenie taśmą aluminiową lub silikonem wysokotemperaturowym, aby zapewnić pełną szczelność instalacji.
❗ Dopasowanie elementów kanałowych – zaleca się wcześniejsze dopasowanie elementów w przypadku trudnodostępnych miejsc montażowych.
❗ Produkt realizowany na zamówienie.
