Skrzynka rozdzielcza 100-4x100 mm

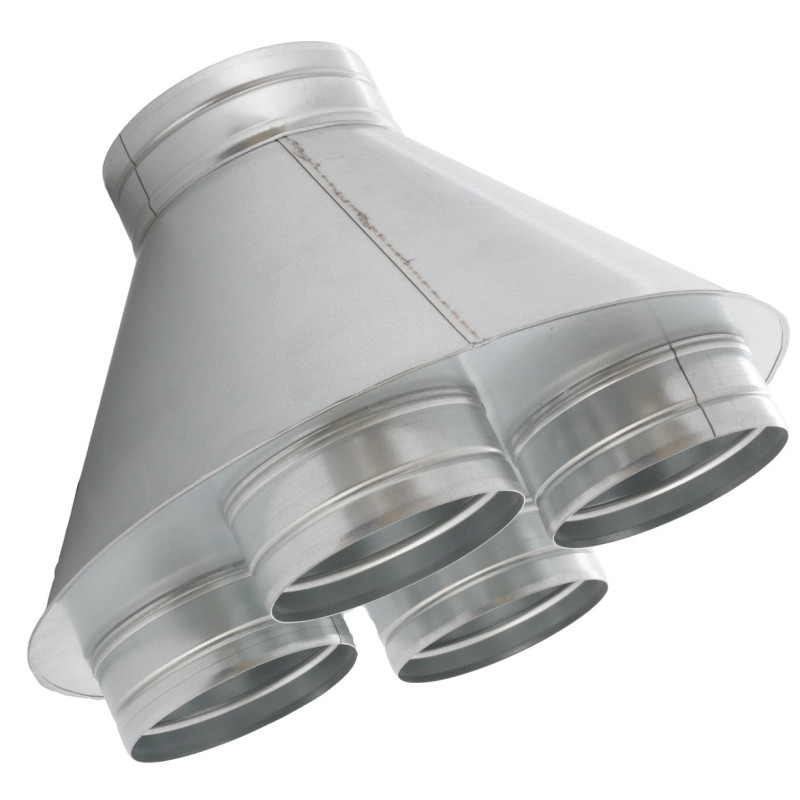

🟦 Skrzynka rozdzielcza SRDS100/4×100 – OC

🔧 Opis produktu

Skrzynka rozdzielcza SRDS100/4×100 to wysokiej jakości element instalacji wentylacyjnych, klimatyzacyjnych, rekuperacyjnych oraz systemów DGP (dystrybucji gorącego powietrza). Jej głównym zadaniem jest kumulowanie strumienia powietrza doprowadzanego jednym przewodem głównym oraz jego równomierne rozdzielenie na kilka odnóg systemu.

Zastosowanie skrzynki pozwala na uproszczenie układu instalacji, eliminację dodatkowych trójników oraz ograniczenie strat ciśnienia, co zapewnia stabilną i wydajną pracę całego systemu.

🔌 Konfiguracja króćców

• 1× ø100 – wlot główny (nyplowy)

• 4× ø100 – wyloty (nyplowe)

Skrzynka umożliwia rozdział powietrza z jednego przewodu ø100 na cztery przewody ø100, zapewniając równomierny przepływ powietrza do wszystkich odnóg instalacji.

🔩 Budowa i konstrukcja

• Wlot i wyloty nyplowe przystosowane do rur typu spiro

• Wszystkie króćce posiadają przetłoczenia zabezpieczające, umożliwiające pewne zamocowanie rur opaskami i zapobiegające ich zsuwaniu się

• Długość każdego króćca ok. 5 cm – szczelne i trwałe połączenie

• Konstrukcja przelotowa – wlot i wyloty w jednej linii

• Kształt skrzynki: „rakieta” – kompaktowa i aerodynamiczna forma

• Całkowita wysokość skrzynki: ok. 28 cm

🏗️ Materiał

• Blacha stalowa ocynkowana (OC)

Wysokiej jakości stal ocynkowana zapewnia odporność na korozję, trwałość oraz długą żywotność produktu, również w instalacjach pracujących w podwyższonej temperaturze.

🌬️ Zastosowanie

Skrzynki rozdzielcze SRDS znajdują zastosowanie w:

• systemach wentylacji mechanicznej,

• instalacjach klimatyzacyjnych,

• systemach rekuperacji,

• systemach DGP – dogrzewania gorącym powietrzem.

Idealnie sprawdzają się w instalacjach prowadzonych w:

• 🏠 sufitach podwieszanych,

• 🏚️ nieużytkowych poddaszach.

Najczęściej jako przewody rozprowadzające stosowane są elastyczne, izolowane rury, łączone za pomocą złączek i opasek zaciskowych, a połączenia dodatkowo uszczelnia się taśmą aluminiową.

⚙️ Dane techniczne

• Średnica wlotu: 100 mm

• Średnica wylotów: 4 × 100 mm

• Maksymalna temperatura pracy: 250°C

• Czas gwarancji: 24 miesiące

✅ Zalety skrzynki SRDS100/4×100

✔ równomierny rozdział powietrza
✔ ograniczenie strat ciśnienia w instalacji
✔ szybki i prosty montaż
✔ brak konieczności stosowania trójników
✔ szczelne i stabilne połączenia z rurami spiro
✔ wysoka odporność na korozję

⚠️ Informacje dodatkowe

🛠️ Wykonujemy również skrzynki rozdzielcze na indywidualne zamówienie Klienta – pod konkretne wymiary, z dowolnym rozmieszczeniem otworów, innymi średnicami wlotów i wylotów oraz niestandardową konfiguracją króćców.
