Skrzynka rozdzielcza 160-4x100 mm

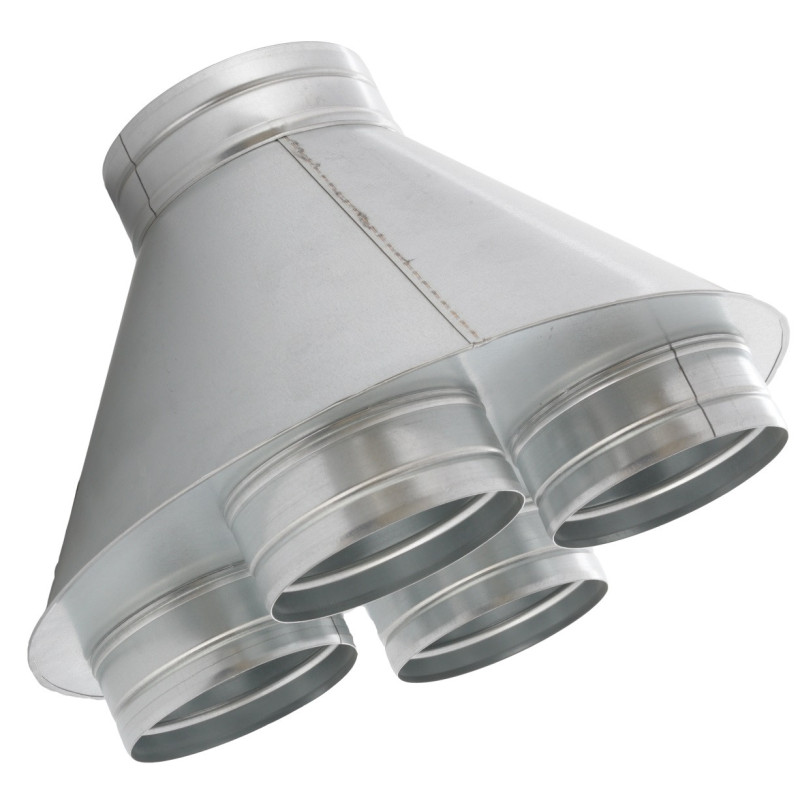

🟦 Skrzynka rozdzielcza SRDS160/4×100 – OC

🔧 Opis produktu

Skrzynka rozdzielcza SRDS160/4×100 to solidny element instalacji wentylacyjnych, klimatyzacyjnych, rekuperacyjnych oraz systemów DGP (dystrybucji gorącego powietrza). Jej zadaniem jest kumulowanie strumienia powietrza doprowadzanego jednym przewodem głównym oraz równomierne rozdzielenie go na kilka odnóg systemu.

Zastosowanie skrzynki pozwala uprościć instalację, zrezygnować z dodatkowych trójników oraz zminimalizować straty ciśnienia, co przekłada się na cichą i efektywną pracę systemu.

🔌 Konfiguracja króćców

• 1× ø160 – wlot główny (nyplowy)

• 4× ø100 – wyloty (nyplowe)

Skrzynka umożliwia rozdział powietrza z jednego przewodu ø160 na cztery przewody ø100, zapewniając równomierny przepływ do wszystkich ciągów instalacji.

🔩 Budowa i konstrukcja

• Wlot i wyloty nyplowe przystosowane do rur typu spiro

• Wszystkie króćce wyposażone w przetłoczenia zabezpieczające, które umożliwiają solidne zamocowanie rur opaskami i zapobiegają ich zsuwaniu się

• Długość każdego króćca ok. 5 cm – szczelne i trwałe połączenia

• Konstrukcja przelotowa – wlot i wyloty w jednej linii

• Kształt skrzynki: „rakieta” – kompaktowa, aerodynamiczna forma

• Całkowita wysokość skrzynki: ok. 28 cm

🏗️ Materiał

• Blacha stalowa ocynkowana (OC)

Zastosowanie stali ocynkowanej zapewnia wysoką odporność na korozję, trwałość oraz długą żywotność produktu, również w instalacjach pracujących w podwyższonej temperaturze.

🌬️ Zastosowanie

Skrzynki rozdzielcze SRDS stosowane są w:

• systemach wentylacji mechanicznej,

• instalacjach klimatyzacyjnych,

• systemach rekuperacji,

• systemach DGP – dogrzewania gorącym powietrzem.

Doskonale sprawdzają się w instalacjach prowadzonych w:

• 🏠 sufitach podwieszanych,

• 🏚️ nieużytkowych poddaszach.

Najczęściej stosuje się elastyczne, izolowane rury rozprowadzające, łączone za pomocą złączek i opasek zaciskowych, a połączenia uszczelniane są taśmą aluminiową.

⚙️ Dane techniczne

• Średnica wlotu: 160 mm

• Średnica wylotów: 4 × 100 mm

• Maksymalna temperatura pracy: 250°C

• Czas gwarancji: 24 miesiące

✅ Zalety skrzynki SRDS160/4×100

✔ równomierny rozdział powietrza
✔ zmniejszenie oporów i strat ciśnienia
✔ szybki i prosty montaż
✔ brak konieczności stosowania trójników
✔ szczelne i stabilne połączenia z rurami spiro
✔ odporność na korozję

⚠️ Informacje dodatkowe

🛠️ Wykonujemy również skrzynki rozdzielcze na zamówienie – pod konkretne wymiary Klienta, z dowolnym rozmieszczeniem otworów, innymi średnicami wlotów i wylotów oraz niestandardową konfiguracją króćców.
