Skrzynka rozdzielcza 160-4x120 mm

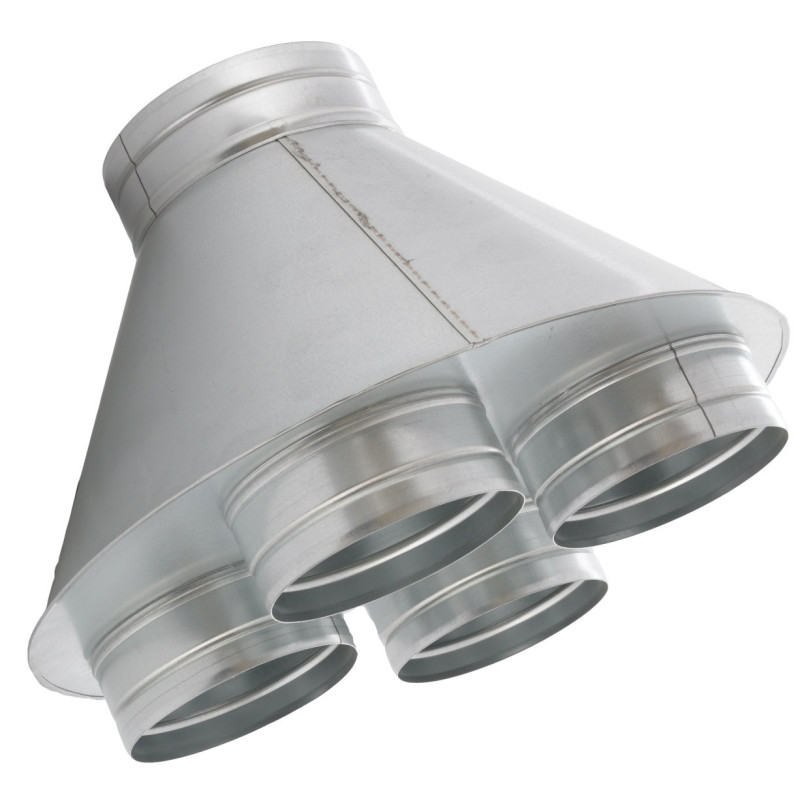

🟦 Skrzynka rozdzielcza SRDS160/4×120 – OC

🔧 Opis produktu

Skrzynka rozdzielcza SRDS160/4×120 to solidny element instalacji wentylacyjnych, klimatyzacyjnych, rekuperacyjnych oraz systemów DGP (dystrybucji gorącego powietrza). Jej zadaniem jest kumulowanie strumienia powietrza doprowadzanego jednym przewodem głównym oraz równomierne rozdzielenie go na kilka odnóg systemu.

Zastosowanie skrzynki pozwala uprościć instalację, wyeliminować dodatkowe trójniki oraz ograniczyć straty ciśnienia, co przekłada się na stabilną, cichą i wydajną pracę całego systemu.

🔌 Konfiguracja króćców

• 1× ø160 – wlot główny (nyplowy)

• 4× ø120 – wyloty (nyplowe)

Skrzynka umożliwia rozdział powietrza z jednego przewodu ø160 na cztery przewody ø120, zapewniając równomierny przepływ powietrza do wszystkich ciągów instalacji.

🔩 Budowa i konstrukcja

• Wlot i wyloty nyplowe przystosowane do rur typu spiro

• Wszystkie króćce wyposażone w przetłoczenia zabezpieczające, umożliwiające solidne zamocowanie rur opaskami i zapobiegające ich zsuwaniu się

• Długość każdego króćca ok. 5 cm – trwałe i szczelne połączenia

• Konstrukcja przelotowa – wlot i wyloty w jednej linii

• Kształt skrzynki: „rakieta” – kompaktowa, aerodynamiczna forma

• Całkowita wysokość skrzynki: ok. 28 cm

🏗️ Materiał

• Blacha stalowa ocynkowana (OC)

Zastosowanie stali ocynkowanej zapewnia wysoką odporność na korozję, długą żywotność oraz niezawodność w instalacjach pracujących w podwyższonych temperaturach.

🌬️ Zastosowanie

Skrzynki rozdzielcze SRDS stosowane są w:

• systemach wentylacji mechanicznej,

• instalacjach klimatyzacyjnych,

• systemach rekuperacji,

• systemach DGP – dystrybucji gorącego powietrza.

Doskonale sprawdzają się w instalacjach prowadzonych w:

• 🏠 sufitach podwieszanych,

• 🏚️ nieużytkowych poddaszach.

Najczęściej wykorzystywane są elastyczne, izolowane rury rozprowadzające, łączone przy pomocy złączek i opasek, a połączenia dodatkowo uszczelniane taśmą aluminiową.

⚙️ Dane techniczne

• Średnica wlotu: 160 mm

• Średnica wylotów: 4 × 120 mm

• Maksymalna temperatura pracy: 250°C

• Czas gwarancji: 24 miesiące

✅ Zalety skrzynki SRDS160/4×120

✔ równomierny rozdział powietrza
✔ zmniejszenie strat ciśnienia
✔ szybki i prosty montaż
✔ brak konieczności stosowania trójników
✔ szczelne i stabilne połączenia z rurami spiro
✔ odporność na korozję

⚠️ Informacje dodatkowe

🛠️ Wykonujemy również skrzynki rozdzielcze na indywidualne zamówienie Klienta – pod konkretne wymiary, z dowolnym rozmieszczeniem otworów, innymi średnicami wlotów i wylotów oraz niestandardową konfiguracją króćców.
